Водяной ТЭН и воздушный ТЭН

В современном мире, где комфорт и энергоэффективность становятся важнейшими аспектами, правильный выбор системы обогрева играет решающую роль. В этой статье мы расскажем вам о двух популярных типах обогревателей — водяных и воздушных ТЭНах.

В первую очередь давайте рассмотрим водяные ТЭНы. Их конструкция основана на электрическом нагревателе, помещённом внутрь трубки из нержавеющей стали. Такая конструкция обеспечивает безопасность и надёжность работы обогревателя, его долговечность. Электрическое напряжение для работы водяных ТЭНов варьируется в зависимости от конкретной модели и требований заказчика, обычно от 220 до 380 Вольт. Мы изготавливаем ТЭНы, работающие в сети напряжением от 12 до 600 В.

Оптимальный диапазон нагрева водяных ТЭНов может достигать значительных температур, что позволяет эффективно поддерживать комфортный климат даже в самых суровых условиях. Водяные ТЭНы также отличаются различными вариантами монтажа, включая горизонтальный и вертикальный, что позволяет легко интегрировать их в системы отопления, бойлеры, котлы и прочее оборудование.

Наряду с этим, воздушные ТЭНы имеют свои особенности. Их устройство состоит из электрического нагревательного элемента, помещённого в специальный корпус, который способствует равномерному распределению тепла. Воздушные ТЭНы могут работать при разных напряжениях, обычно от 110 до 240 Вольт, что обеспечивает их совместимость с широким спектром электросетей. Они эффективно нагревают воздух, создавая комфортный микроклимат и предотвращая образование скоплений влаги и плесени. По типу рабочей среды подразделяются на работающие в спокойной и в подвижной среде (такие ТЭНы имеют повышенную удельную мощность).

Применение воздушных ТЭНов очень широко — от систем отопления и кондиционирования воздуха до промышленных процессов. Они обладают широкими возможностями монтажа, включая настенный, потолочный и напольный варианты.

Воздушные ТЭНы обычно имеют форму спирали или витка. Они часто используются для нагрева воздуха в промышленных процессах, таких как сушка, отопление и конвекция. В основном представляют собой нагревательный элемент, обёрнутый вокруг обжимного кольца или закреплённый на специальной пластине. Они могут быть разного размера и формы, в зависимости от конкретных требований.

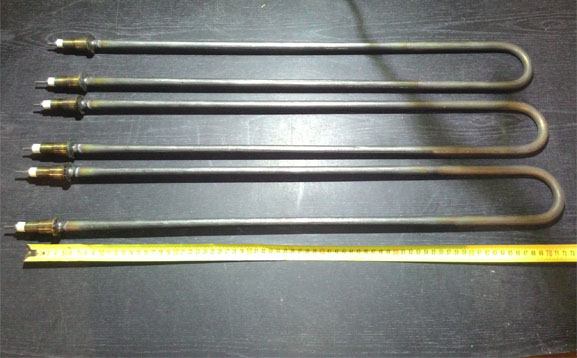

С другой стороны, водяные ТЭНы, как уже упоминалось, выполняют функцию нагрева воды. Они могут иметь различные формы, такие как прямая («карандаш»), гнутая («скрепка») и U-образная. Водяные ТЭНы обычно состоят из нагревательного элемента, который погружается в воду, и защитной оболочки для электроизоляции.

Материалы, используемые при изготовлении ТЭНов, могут варьироваться в зависимости от конкретного применения. Для воздушных ТЭНов наиболее распространёнными материалами являются нихром (сплав никеля и хрома) и кантал (сплав железа, хрома и алюминия). Эти материалы обладают высокой теплопроводностью и стойкостью к окислению.

Для водяных ТЭНов материалы, такие как нержавеющая сталь и титан, обычно используются для корпуса и контактного штуцера. Это обеспечивает стойкость к коррозии и долговечность в условиях пребывания в воде.

Наша компания основывает свою деятельность на предоставлении гибких решений и индивидуального подхода к клиентам. Мы готовы изготовить водяные и воздушные ТЭНы по размерам заказчика, начиная от одной штуки. Кроме того, мы гарантируем короткие сроки изготовления и быструю, бесплатную доставку нашей продукции. Будучи экспертами в области обогрева, мы тщательно тестируем и испытываем каждый изготовленный ТЭН, чтобы обеспечить его высокое качество и надёжность.

Примерный расчёт водяного ТЭНа

Для расчёта нужны: удельная ваттная мощность (табличное значение из ГОСТа), длина трубки ТЭНа (l) и диаметр ТЭНа (d). За исходные данные возьмём удельную мощность 15 Вт/см² (рабочая среда — вода), длину трубки 40 см и диаметр 1 см.

Сначала находим площадь трубки ТЭНа:

S = π × d × l = 3,14 × 1 × 40 ≈ 126 см².

Умножаем площадь на удельную мощность для воды (15 Вт/см²):

126 × 15 ≈ 2000 Вт.

Итоговая мощность ТЭНа — около 2 кВт*.

*Мощность ТЭНа может меняться в зависимости от условий эксплуатации, способа крепежа и охлаждения нагревателя.

Водяной ТЭН — трубчатый электронагреватель, предназначенный для прямого погружения в жидкость: воду, масло, растворы кислот и щелочей, пищевые среды. Внутри стальной, медной или нержавеющей трубки расположена нихромовая спираль, засыпанная и спрессованная периклазом (MgO) — электроизолятором с высокой теплопроводностью.

Конструктивно различают «мокрый» и «сухой» ТЭН. Мокрый — прямой контакт оболочки с жидкостью, максимальная теплоотдача. Сухой — вставляется в гильзу-стакан, жидкость с трубкой не контактирует; применяется там, где замена должна быть быстрой и без слива.

Выбор материала оболочки определяется средой: сталь Ст.3 — для воды с нейтральным pH; медь — для питьевой воды и бытовых бойлеров; нержавейка 12Х18Н10Т — для растворов солей, кислот, пищевых сред; титан — для агрессивных электролитов и морской воды.

Заказ в Владивосток

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Владивосток — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
